ASR1001-X 概述
Cisco ASR 1000-X 專為高端企業、數據中心、服務提供商邊緣網絡設計,以處理通過網絡的爆炸性流量。它僅支持軟件冗余,基于四核 2.13GHz 處理器,4GB 內存,8GB 閃存,1 個 SPA 托架,SPA 接口處理器 10 (SIP10)。
此 ASR1001-X 與 ASR1001-X= 類似。ASR1001-X= 是備用的。
快速規格
圖 1 顯示了 Cisco ASR 1001-X 的外觀。
表 1 顯示了快速規格。
產品代碼
|
思科 ASR 1001-X
|
機架高度
|
1RU
|
系統帶寬
|
2.5G(默認)/5G、10G、20G(升級)
|
路由器處理器 (RP)
|
四核 2.13Ghz 處理器
|
內置千兆以太網端口
|
6 個 SFP 端口,2 個 SFP+ 端口
|
冗余
|
軟件(許可證單獨購買)
|
SIP 和以太網線卡
|
集成在機箱中;不可升級
|
基于嵌入式硬件的加密
|
高達 8 Gbps 的加密支持吞吐量
|
機架式安裝
|
19寸
|
內存
|
8GB
|
閃存
|
8GB
|
共享端口適配器
|
1個SPA槽
|
外部 USB 閃存
|
1-GB USB 閃存支持
|
產品詳情

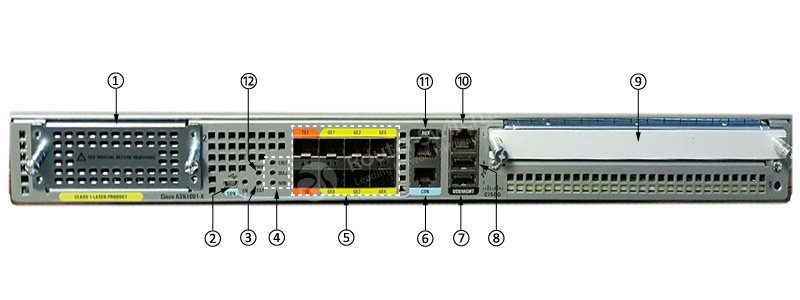

圖 2 顯示了 Cisco ASR 1001-X 的前面板。
筆記:
① NIM 插槽
② CON—一個迷你eUSB端口
③ STAT——狀態指示燈
④ CRIT LED——嚴重報警指示燈;MAJ LED——主要告警指示;MIN LED—次要報警指示器
⑤ 6 個 SFP 端口,2 個 SFP+ 端口
⑥ CON—一個 RJ-45/RS-232 兼容控制臺端口
⑦ USB 端口 1
⑧ USB 端口 0
⑨共享端口適配器插槽
⑩ MGMT——一個 RJ-45 10/100/1000 管理以太網端口。
? AUX—一個RJ-45/RS-232兼容的輔助端口
? PWR—電源指示燈
·內置6個1GE SFP-only接口(不支持SFP+),2個內置10GE SFP+接口(僅支持10GE速率)
表 2 顯示了一些 LED 的說明。
發光二極管
|
顏色
|
描述
|
壓水堆
(力量)
|
純綠色
|
所有電源要求均在規格范圍內。
|
離開
|
路由器處于待機模式。
|
統計數據
(系統
地位)
|
純綠色
|
Cisco IOSD 和其他所需進程已成功加載并正在運行。
|
黃色的
|
ROMMON 正在運行(包括 RP 軟件的永久故障)或進程管理器已宣布關鍵 RP 進程(包括 IOSD)已停止。用戶可以登錄進行恢復。
|
紅色的
|
在系統故障或上電期間發生。
|
暴擊率
(批判的)
|
純紅色
|
用作關鍵警報指示器。在引導過程中,LED 也是穩定的紅色。
|
少校
(主要的)
|
純紅色
|
主要報警指示器。
|
最小值
(次要的)
|
琥珀色
|
次要報警指示器。
|

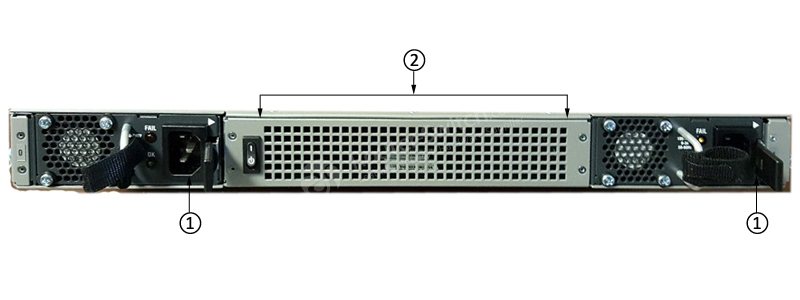

圖 3 顯示了 ASR1001-X 的后面板。
筆記:
① 兩個電源,可以是兩個交流電源,也可以是兩個直流電源,從路由器背面接入,支持熱插拔。
② 四個內部風扇將冷卻空氣吸入機箱并流過內部組件,以保持可接受的工作溫度。
配置
ASR1001-X 需要配置一些模塊和附件才能正常運行。
表 3 顯示了推薦的配置。
項目
|
數量
|
說明
|
ASR1001-X-PWR-AC
|
2個
|
思科 ASR1001-X 交流電源
|
CAB-L620P-C13-US
|
2個
|
電源線,250VAC,15A,NEMA L6-20 至 C13,美國
|
SASR1K1XU-313S
|
1個
|
Cisco ASR1001-X IOS XE 通用 – 無加密
|
空白
|
1個
|
Cisco ISR 4400 上 NIM 插槽的空白面板
|
空白
|
1個
|
常規 SPA 的空白封面
|
M-ASR1001X-8GB
|
1個
|
思科 ASR1001-X 8GB 內存
|
ASR1K-其他
|
1個
|
ASE1K-僅用于企業或 SP-Tracking 的其他應用程序
|
L-SLASR1-IPB=
|
1個
|
Cisco ASR1001 許可證 L-SLASR1-IPB= Cisco ASR 1000 IP BASE E-Delivery PAK
|
ASR1001-X 規格
ASR1001-X 規格
|
物理規格
注:深度適用于機箱邊到邊的尺寸,不包括卡把手、電源把手和電纜管理支架等突出部分。
有關其他詳細信息,請參閱適用的硬件安裝指南。
|
高度:1.71 英寸(43.43 毫米)
寬度:17.3 英寸(439.42 毫米)
深度:18.17 英寸(461.5 毫米)
重量:
● 25 磅(11.35 千克)滿載
注意:Cisco ASR 1001-X 路由器集成了路由處理器、ESP 和 SIP。
|
默認內存
|
路由處理器、ESP 和 SIP 共享 8 GB DRAM
|
支持的 SIP 或以太網線卡數量
|
集成在機箱中
|
共享端口適配器
|
1 個單高 SPA 插槽
|
以太網端口適配器
|
不適用
|
思科 ASR 1000 系列 ESP
|
集成在機箱中
|
路由處理器
|
集成在機箱中:帶四核處理器的 Cisco ASR 1001-X 系列路由處理器
|
冗余
|
軟件:是的
|
內置千兆以太網端口
|
是:6 個千兆位以太網小型可插拔 (SFP) 端口
|
內置 10G 以太網端口
|
是:兩個 10 Gb 以太網小型可插拔 (SFP+) 端口
注意:內置 10 GB 端口不能降低到 1 GB 速度。
|
網絡接口模塊
|
是的
|
思科 ASR 1000 系列
|
思科 ASR 1001-X
|
ESP支持
|
Cisco ASR 1000 系列 2.5-Gbps ESP(默認)
可通過軟件激活的功能許可證升級到 5、10 或 20 Gbps
|
ESP帶寬
|
2.5 至 20 Gbps
|
ESP記憶
|
在路由處理器上共享相同的控制內存
|
SIP 和以太網線路卡
|
集成在機箱中;不可升級
|
基于嵌入式硬件的加密
|
是:高達 8 Gbps 的加密支持吞吐量
|
最低 Cisco IOS XE 軟件版本
|
Cisco IOS XE 軟件版本 3.12.0
|
機架式安裝
|
是:19 英寸
|
壁掛式安裝
|
不
|
外部 USB 閃存
|
1-GB USB 閃存支持
|
冗余電源
|
是:默認雙電源;可選擇交流或直流電源
注意:不支持混合使用一個交流電源和一個直流電源。
|
電源輸入
|
全球交流輸入范圍(85 至 264 VAC)
全球范圍的直流
(-40 至 -72V;標稱 48V)
|
能量消耗
|
● 最大(直流):242W
● 最大(交流):250W
● 最大(輸出):250W
|
空氣流動
|
從前到后
|
工作溫度(標稱)
|
32 至 104°F (0 至 40°C)
|
工作溫度(短期)
|
32 至 122°F (0 至 50°C)
|
工作濕度(標稱)(相對濕度)
|
10 至 85%
|
工作濕度(短期)
|
5 至 90%
|
儲存溫度
|
-40 至 150°F
(-40 至 70°C)
|
儲存濕度(相對濕度)
|
5 至 95%
|
工作海拔
|
-500 至 10,000 英尺 (152 至 3048 米)
|
網絡設備構建標準 (NEBS)
|
GR-1089 和 GR-63(進行中)
|
電磁兼容標準
|
● FCC 47 CFR 第 15 部分 A 類
● VCCI A 類
● AS/NSZ A 類
● ICES-003 A級
● EN55022/CISPR 22 信息技術設備
(排放)
● EN55024/CISPR 24 信息技術設備
(免疫)
● EN300 386 電信網絡設備
● (電磁兼容性)
● EN50082-1/EN61000-6-1通用抗擾度標準
|
安全標準
|
UL60950-1
CSA C22.2 第 60950-1-03 號
EN 60950-1
IEC 60950-1
|
